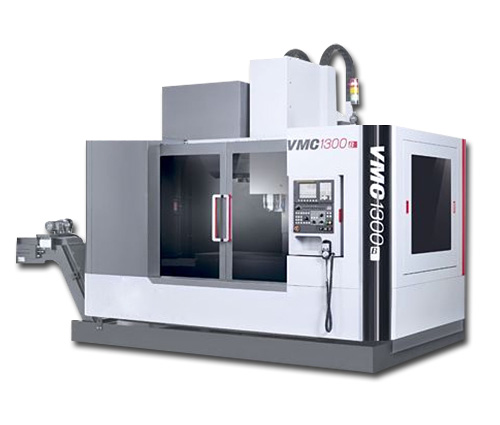

VMC-B系列经典加工中心

VMC-B系列经典型立式加工中心结合市场需求而开发的一款产品,它不仅规格齐全,从主轴配置上我们也做到丰富多样,从标准的皮带式联接、直连式8000转到输出380Nm大扭矩。

咨询热线:
17624091237
产品中心
product center
全国销售热线
手机号码:17624091237

产品详情

Product Details

VMC-B系列经典加工中心技术参数:

名称 单位 VMC650 VMC760 VMC850 VMC1000
工作台尺寸 mm 420×700 420×900 500×1000 520×1200
允许荷重 kg 300 300 500 500
T型槽尺寸   18×3 18×3 18×5 18×5
工作范围
工作台行程(X轴) mm 650 760 850 1000
滑座行程(Y轴) mm 420 420 510 510
主轴箱行程(Z轴) mm 510 510 540 540
主轴鼻端至工作台面尺寸 mm 130-640 130-640 150-690 150-690
主轴
锥孔(7:24)   BT40 BT40 BT40 BT40
转速范围 r/min 8000 8000 8000 8000
输出扭矩 N.m 35.5 35.5 52.5 52.5
主轴电机功率 kW 7.5/11 7.5/11 11.5/15 11.5/15
主轴中心到立柱导轨面距离 mm     600 600
主轴传动   皮带式传动 皮带式传动 皮带式传动 皮带式传动
瓣刀   45度四瓣刀 45度四瓣刀 45度四瓣刀 45度四瓣刀
刀具
刀柄规格   MAS403: BT40 MAS403: BT40 MAS403: BT40 MAS403: BT40
拉钉规格   MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40
进给
进给速度 mm/min 1-10000 1-10000 1-10000 1-10000
快速移动
X轴 m/min 36 36 24/36 24/36
Y轴 m/min 36 36 24/36 24/36
Z轴 m/min 30 30 18/36 18/36
刀库
刀库形式   圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式 圆盘式 斗笠式
刀库容量 16 16 24 20 24 20
刀具长度 mm 300 300 300 300
刀具重量 kg 7 7 7 7
换刀时间(刀对刀) s 2.8 7 2.8 7 3.5 7 3.5 7
刀盘直径
满刀 mm φ80 φ80 φ80 φ80
相邻空刀 mm φ125 φ125 φ150 φ150
SB6330 mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
JB/T8771.4-1998 mm 0.015/0.012/0.015 0.015/0.012/0.015 0.02/0.015/0.015 0.02/0.015/0.015
JISB6330 mm ±0.003 ±0.003 ±0.003 ±0.003
JB/T8771.4-1998 mm 0.01/0.008/0.01 0.01/0.008/0.01 0.012/0.01/0.01 0.012/0.01/0.01
电压 V 380 380 380 380
电气总容量 KVA 25 25 25 25
气压 Mpa 0.5 0.5 0.5 0.5
机床尺寸
长×宽×高 mm 2200×2400×3000 2500×2400×3000 2840×2565×2944 3040×2565×2944
机床重量 kg 5100 5500 7300 7500
数控系统   FANUC 0i MC FANUC 0i MC FANUC 0i MC FANUC 0i MC
