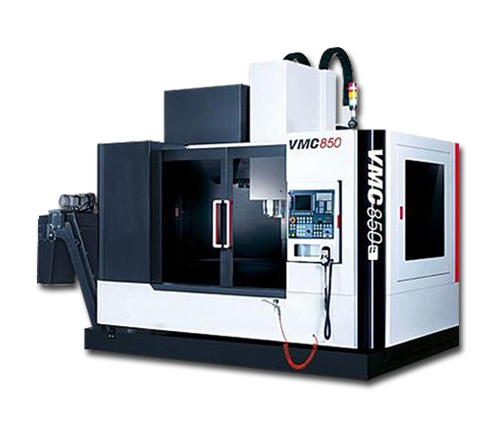

VMC-P系列卓越型加工中心

VMC-P系列卓越型立式加工中心P系列力求满足客户对高精端产品的需求,从整机刚性到产品配备上全面追求高品位。

咨询热线:
17624091237
产品中心
product center
全国销售热线
手机号码:17624091237

产品详情

Product Details

VMC-P系列卓越型加工中心技术参数:

名称 单位 VMC700P VMC850P VMC1000P VMC1100P VMC1300P VMC1600P
工作台 工作台尺寸mm 800×420 1000×500 1200×520 1300×610 1400×700 1700×800
T型槽尺寸mm 18×3 18×5 18×5 18×5 18×5 22×5
允许载荷kg 600 600 600 1000 1500 2000
工作范围 X轴行程mm 700 850 1000 1100 1300 1600
Y轴行程mm 440 520 520 630 700 800
Z轴行程mm 530 550 550 610 700 800
主轴端面距离大mm 660 700 700 760 840 1000
主轴端面距离小mm 130 150 150 150 140 200
主轴 主轴锥柄7:24 BT40 BT40 BT40 BT40  BT50 BT50 BT50
主轴转速rpm 8000 8000 8000 7000  6000 6000 6000
主电机扭矩Nm 直联47.7 47.7 47.7 70  95.4 95.4 95.4
主电机功率kw 7.5/11 7.5/11 7.5/11 11/15  15/18.5 15/18.5 15/18.5
进给 快移速度X/Y/Z m/min 48/48/48 36/36/36 36/36/36 36/36/24 36/36/24 30/30/24 18/18/18
进给速度m/min  30 20 20 20  20 20 10
刀库 刀库形式 机械手 机械手 机械手 机械手 机械手 机械手 机械手
刀具数量 把 24 24 24 24  20 20 20
换刀时间s 2.8 2.8 2.8 2.8  3.5 3.5 3.5
定位精度 执行JISB6330标准mm ±0.005/300 ±0.005/300 ±0.005/300
执行JB/T8771.4标准mm 0.012 0.016/0.012/0.012 0.020/0.012/0.012
重复定位精度 执行JISB6330标准mm ±0.003 ±0.003 ±0.003
执行JB/T8771.4标准mm 0.008 0.010/0.008/0.008 0.012/0.008/0.008
电器总容量 KVA 18 25 25 37 37 37
气源压力 Mpa 0.5-0.7 0.5-0.7 0.5-0.7 0.5-0.7 0.5-0.7 0.5-0.7
机床轮廓尺寸及重量 占地面积(长×宽) mm 2400×2050 2840×2565 2840×2565 2944×3225 3600×3310 4300×3600
机床高度mm 3000 2944 2944 3361 3550 3800
主机重量kg 5000 7300 7500 9500 12000 14000
控制系统   FANUC FANUC FANUC FANUC FANUC FANUC
