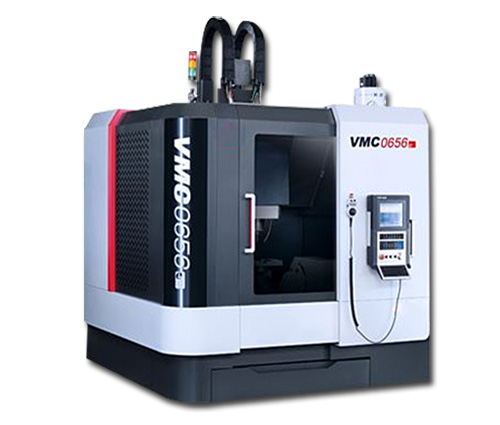

VMC-E系列高速加工中心

VMC-E系列高速加工中心主轴无级调速,主传动中带有位置环反馈,机床可实现高速刚性攻丝。采用立柱固定形式,X、Y轴水平十字运动,主轴箱垂直运动采用机械重锤式平衡,运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计。

咨询热线:
17624091237
产品中心
product center
全国销售热线
手机号码:17624091237

产品详情

Product Details

VMC-E系列高速加工中心技术参数:

名称 单位 VMC650E VMC850E
工作台
工作台尺寸 mm 900×420 1000×500
允许荷重 kg 500 600
T型槽尺寸 mm×个 18×3 18×5
加工范围
工作台行程-X轴 mm 650 850
滑座行程-Y轴 mm 400 500
主轴箱行程-Z轴 mm 500 540
主轴中心到立柱导轨面距离 mm 530 580
主轴传动方式 - 皮带式传动 皮带式传动
瓣刀 - 45度四瓣刀 45度四瓣刀
主轴端面至工作台面距离
mm 630 690
mm 130 150
主轴
锥孔(7:24)   BT40 BT40
转数范围 r/min 50-8000 50-8000
输出扭矩 N.m 26.3 35.8
主轴电机功率 kW 5.5/7.5 7.5/11
进给
切削进给速度范围 mm/min 1-10000 1-10000
快速移动
X轴 m/min 24 24
Y轴 m/min 24 24
Z轴 m/min 20 18
刀库
刀具长度 mm 200 250
刀具重量 kg 7 7
形式   斗笠式 斗笠式
容量  16 16
刀柄规格   MAS403:BT40 MAS403:BT40
拉钉规格   MAS403:LDA-BT40 MAS403:LDA-BT40
刀盘直径
満刀 mm φ80 φ80
相邻空刀 mm φ125 φ125
换刀时间 s 7(刀对刀) 7(刀对刀)
机床定位精度
执行标准JISB6330
X轴 mm ±0.005/300 ±0.005/300
Y轴 mm ±0.005/300 ±0.005/300
Z轴 mm ±0.005/300 ±0.005/300
执行标准JB/T8771.4-1998
X轴 mm 0.02 0.02
Y轴 mm 0.015 0.015
Z轴 mm 0.015 0.015
重复定位精度
执行标准JISB6330
X轴 mm ±0.003 ±0.003
Y轴 mm ±0.003 ±0.003
Z轴 mm ±0.003 ±0.003
执行标准JB/T8771.4-1998
X轴 mm 0.012 0.012
Y轴 mm 0.01 0.01
Z轴 mm 0.01 0.01
机床重量 kg 4190 4490
动力源
电气总容量  KVA 20 20
气压 Mpa 0.5-0.7 0.5-0.7
机床尺寸(长X宽X高) mm 2600X2100X2400 3150X2600X2800
数控系统   FANUC 0I-MATE FANUC 0I-MATE
